Seccionadores
Stock: EN STOCK

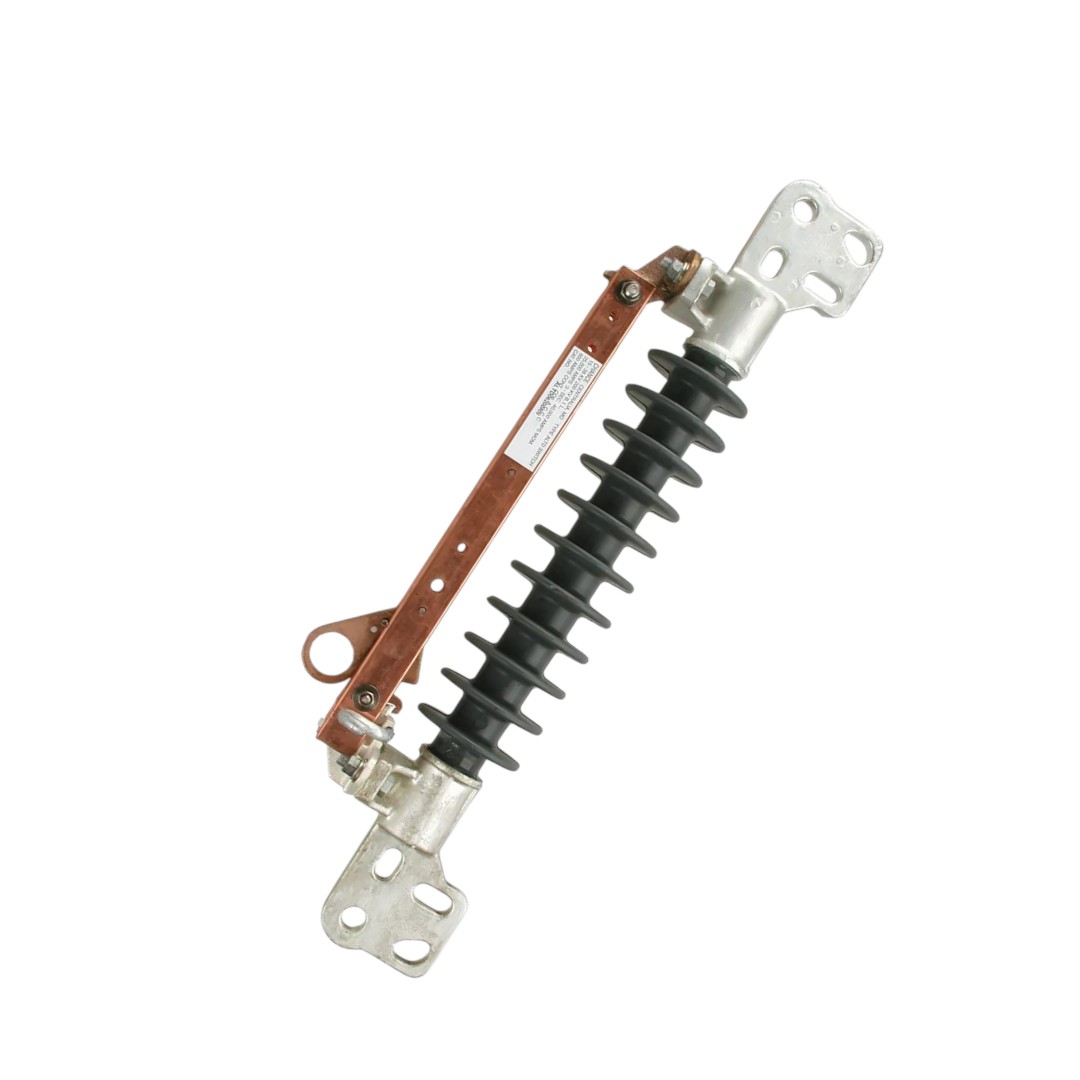

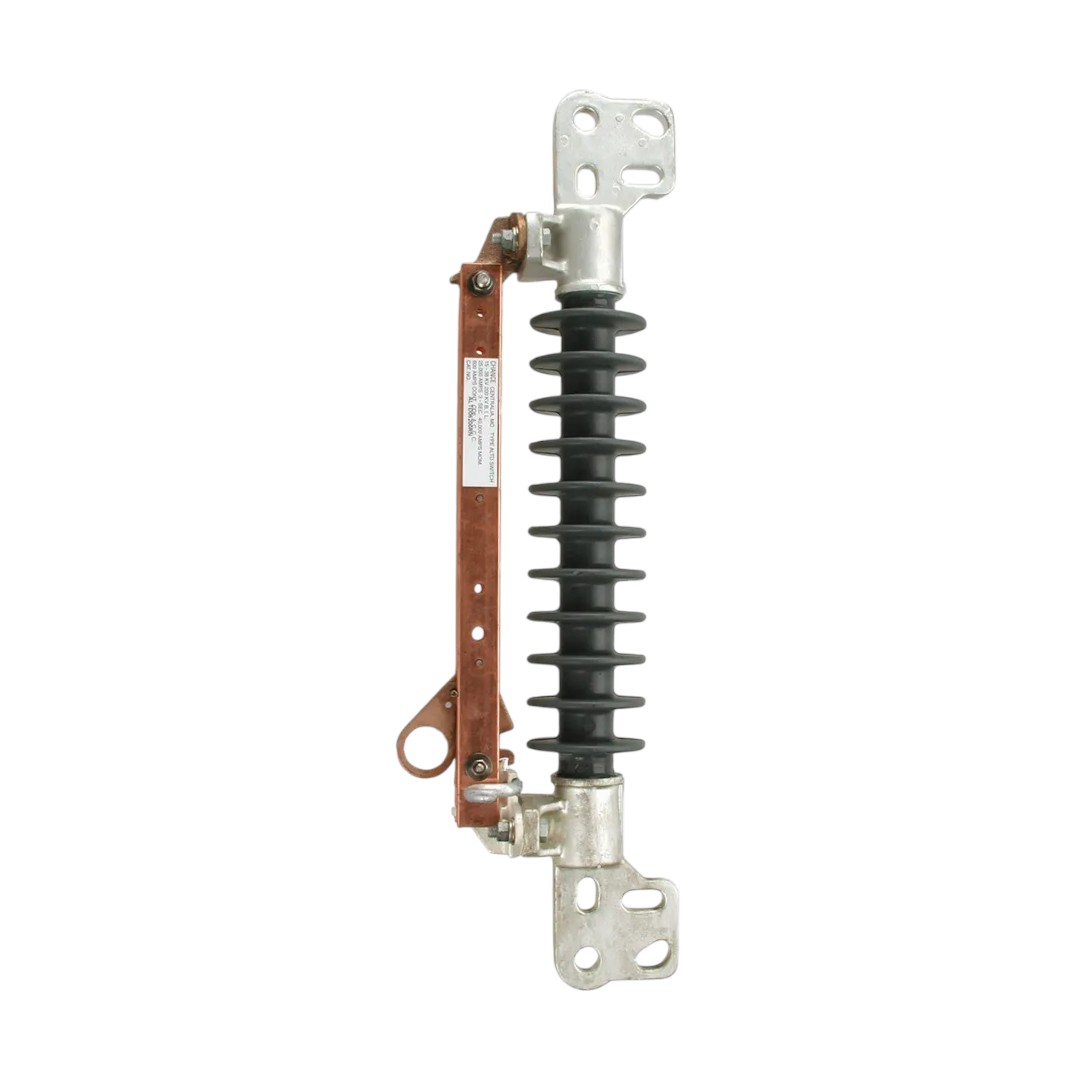

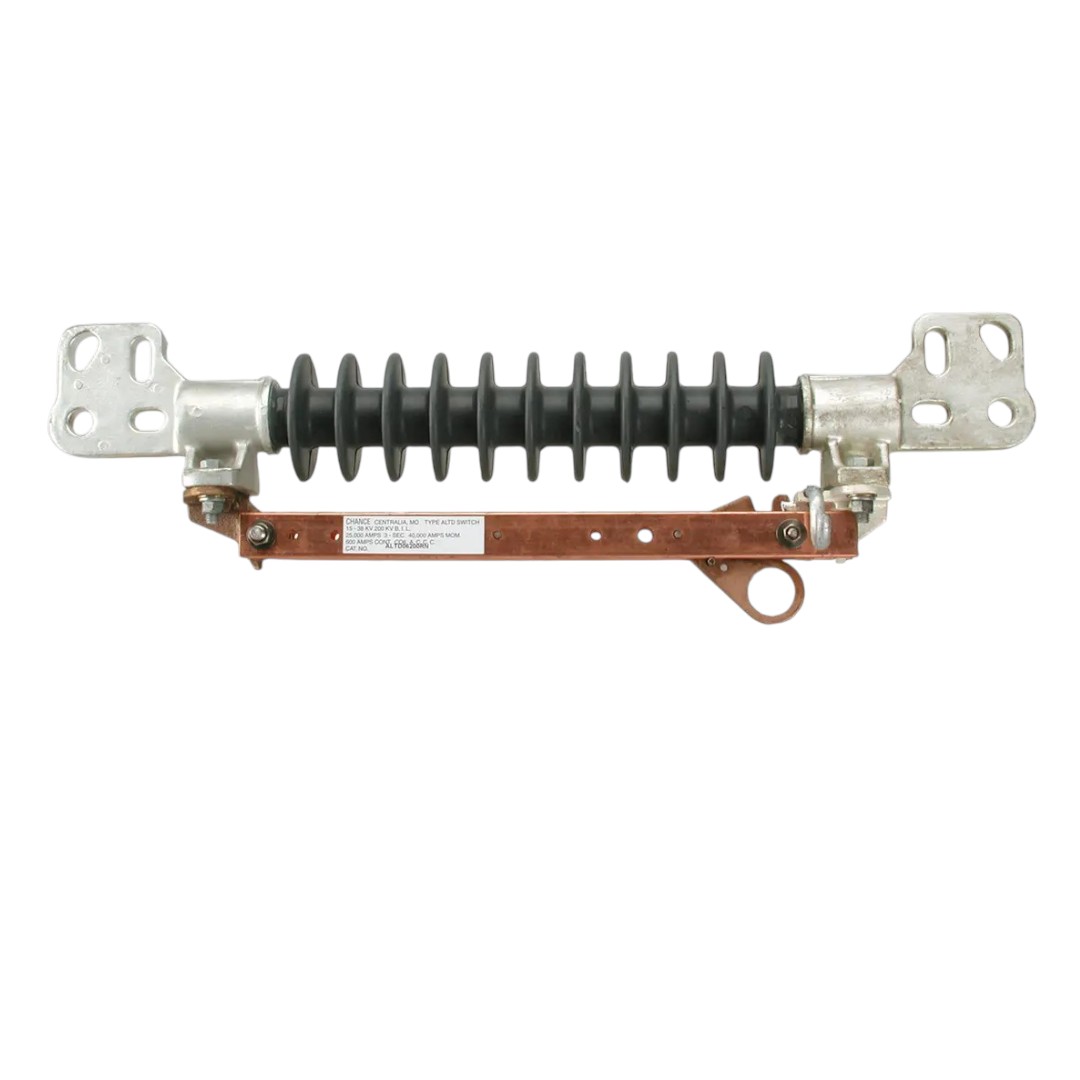

diseñado para el seccionamiento y la maniobra de circuitos de distribución de media tensión. Constituye un punto de corte visible que permite aislar tramos de red para mantenimiento, maniobras de reconfiguración y transferencia de carga entre alimentadores.
Su elemento distintivo es el aislador ESP, de base polimérica con aleación de silicona, sensiblemente más liviano que la porcelana. Este aislador aporta 660 mm de distancia de fuga y capacidad de 200 kV BIL, prestación que lo hace apto para zonas de contaminación severa donde la porcelana presenta mayor tasa de contorneo. La silicona es hidrofóbica: el agua no forma película continua sobre la superficie, sino gotas aisladas que interrumpen el camino de la corriente de fuga.
El equipo incorpora zapatas terminales de aluminio plateado en cada extremo para la conexión mecánica y eléctrica, y ganchos rompecarga de acero galvanizado destinados al uso con herramienta rompecarga portátil. El anillo de tiro actúa como palanca durante la apertura, lo que facilita la maniobra y la rotura de hielo en zonas de altura. El diseño del contacto coordina con el pestillo de la cuchilla para asegurar un cierre positivo y evitar aperturas involuntarias por viento o vibración.
Configuraciones disponibles
Seccionador ALTD estándar. Operación sin carga, con corte visible. Uso típico: seccionamiento de tramos para mantenimiento programado, aislamiento de derivaciones y puntos de corte normalizados en redes primarias de concesionaria.
Seccionador ALTD con herramienta rompecarga portátil. La cuadrilla emplea un dispositivo externo aprobado para interrumpir la corriente de carga durante la maniobra. Uso típico: redes donde se requiere capacidad de corte con carga puntual sin invertir en equipamiento fijo en cada estructura.
Seccionador ALTD con cámara de interrupción de arco. Incorpora el dispositivo de extinción integrado y se convierte en equipo rompecarga. En esta configuración interrumpe corrientes de carga hasta 600 A con 15.5 kV de tensión de restablecimiento, permite conmutación de circuitos cerrados hasta 600 A, y admite interrupción de corriente de magnetización, corriente de línea en vacío, corriente de carga de cable y conmutación de capacitores. Uso típico: transferencia de carga entre alimentadores, maniobra de bancos de capacitores y operación de circuitos en anillo.
Aplicación por tipo de red
Redes primarias de distribución. Es la aplicación principal. Puntos de seccionamiento normalizados a lo largo del alimentador, que permiten reducir el área afectada ante falla y ejecutar mantenimiento sin desenergizar toda la línea.
Derivaciones y ramales. Aislamiento de ramales laterales para trabajos programados y para maniobras de restablecimiento tras evento en la red.
Subestaciones aéreas. Punto de corte visible aguas arriba del transformador, previo al seccionador fusible tipo cut out.
Instalaciones industriales, mineras y agroindustriales. Seccionamiento de líneas internas de alimentación en plantas, campamentos y zonas de proceso con red aérea propia.
Selección eléctrica
Cada instalación exige seleccionar la capacidad adecuada del seccionador considerando la corriente continua de operación y los valores de tensión nominal y BIL del sistema. Trabajar por debajo de esos valores compromete tanto la capacidad de conducción como el nivel de aislamiento de la estructura.
El seccionador ALTD en su configuración estándar es un equipo de corte visible, no un interruptor de carga. Abrirlo con corriente circulando genera un arco que la cuchilla no puede extinguir, con riesgo directo para el operador y daño al equipo. La maniobra debe ejecutarse con el tramo previamente desenergizado o con dispositivo rompecarga aprobado.
Con la herramienta rompecarga portátil, la cuadrilla puede abrir bajo carga empleando los ganchos previstos en el equipo para ese fin. Con la cámara de interrupción de arco integrada, el seccionador pasa a ser un dispositivo rompecarga por sí mismo y opera dentro de los valores nominales de interrupción indicados por el fabricante.
No improvise el corte bajo carga con pértiga simple sobre un seccionador estándar. Es una de las causas más frecuentes de accidente eléctrico en maniobra de red aérea.
Datos necesarios para cotizar
Tensión nominal del sistema en kV y nivel BIL requerido. Corriente continua de operación en amperios. Cantidad de unidades y número de fases por punto de seccionamiento. Si requiere configuración estándar o con cámara de interrupción de arco. Tipo de montaje sobre cruceta y disposición de la estructura. Nivel de contaminación ambiental de la zona.
ALTD con aislador ESP frente a seccionador con aislador de porcelana
El aislador polimérico reduce de forma significativa el peso del conjunto, lo que simplifica el montaje en altura con cuadrilla reducida y disminuye la carga sobre la cruceta. No se fractura por impacto de proyectiles ni por vandalismo, y ante falla no genera fragmentos peligrosos.
La porcelana mantiene ventaja donde se exige comportamiento verificado a muy largo plazo bajo condiciones extremas de radiación ultravioleta, y donde la especificación de la concesionaria lo indica expresamente.
En zona costera, industrial o minera, la línea de fuga que aporta el aislador ESP es el argumento técnico decisivo frente a la porcelana estándar.
Montaje e inspección
Verifique la alineación de la cuchilla con el contacto fijo antes de energizar. Un desalineamiento produce calentamiento localizado en el punto de contacto, que se manifiesta como punto caliente en termografía y degrada progresivamente las zapatas terminales.
Evite el contacto de herramientas cortantes con el revestimiento de silicona del aislador. Un corte expone el núcleo a la humedad y compromete el aislamiento a mediano plazo.
Incorpore el seccionador a la rutina de inspección termográfica del alimentador. Los puntos de contacto de los seccionadores de línea son, junto con los empalmes, las anomalías más frecuentes detectadas en inspección de redes aéreas.
Materiales complementarios
Suministramos seccionadores fusible tipo cut out y portafusibles, pararrayos de óxido de zinc, aisladores tipo pin, carrete y poliméricos de suspensión, crucetas de concreto y metálicas, herrajes y abrazaderas galvanizadas, pértigas y herramientas de maniobra, conductores de media y baja tensión, y kit completo de puesta a tierra de la estructura.
