Materiales puesta a tierra
Stock: EN STOCK
Marca(s): Arelco

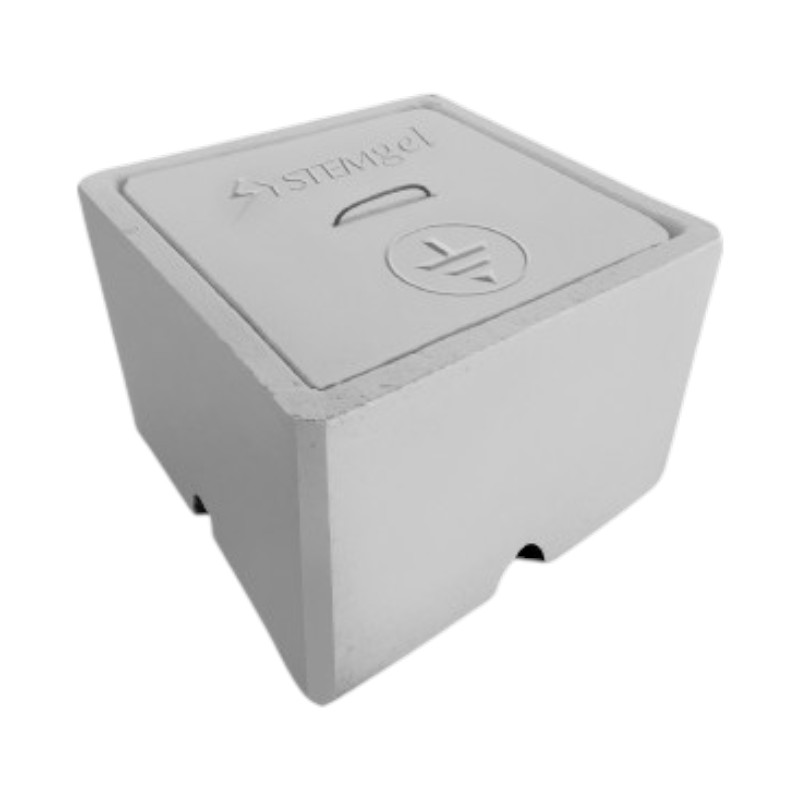

Caja de Concreto para Pozo a Tierra
Registro de inspección prefabricado en concreto vibrado para proteger el punto de conexión entre el conductor de puesta a tierra y el electrodo del pozo. Permite abrir, inspeccionar y medir la resistencia del sistema sin excavar, cumpliendo con la exigencia del Código Nacional de Electricidad – Utilización y con la R.M. 214-2011-MEM/DM sobre el protocolo de medición de pozos a tierra.
El concreto aporta masa y rigidez estructural que ningún material plástico iguala. Soporta el empuje lateral del terreno compactado, no se deforma con el peso del relleno ni con el paso del tiempo, y resiste el tránsito de personas y vehículos ligeros según el espesor de la tapa. Es además el material que la mayoría de expedientes técnicos y especificaciones de obra pública solicitan de manera explícita.
El cuerpo troncocónico facilita el desencofrado del terreno y el asentamiento estable de la caja, mientras que la tapa removible con jaladores permite abrir el registro con herramienta simple para la medición periódica.
Formatos disponibles
Caja de 30 x 30 cm. La medida estándar del mercado peruano. Uso típico: pozo a tierra vertical con varilla de cobre en viviendas, edificios multifamiliares, locales comerciales y tableros generales de distribución.
Caja de 40 x 40 cm. Mayor espacio interior de maniobra. Uso típico: pozos con conector de mayor sección, derivaciones múltiples e instalaciones con medición frecuente mediante pinza y telurómetro.
Caja de 60 x 60 cm y formatos especiales. Uso típico: registro de mallas de puesta a tierra, barras equipotenciales y puntos de interconexión en subestaciones e instalaciones industriales.
Aplicación por tipo de sistema
Pozo a tierra de protección de personas. Instalado en acometidas y tableros generales, asociado al interruptor diferencial. Es la aplicación más común en edificación.
Pozo a tierra de equipos sensibles. Data centers, salas de cómputo, equipamiento médico y control industrial, donde se exige resistencia baja y medición documentada.
Pozo a tierra de pararrayos. Bajante del sistema de protección contra descargas atmosféricas, con registro independiente para verificación separada del sistema de fuerza.
Malla de puesta a tierra de subestación. Registro de puntos de conexión y barra equipotencial en instalaciones de media tensión.
Vías y estacionamientos. Zonas con tránsito vehicular ligero donde se requiere una tapa capaz de soportar carga rodante, aplicación en la que el concreto es la única opción viable.
Criterio de elección
Elija concreto cuando el registro quede en zona de tránsito vehicular, cuando el expediente técnico o la especificación de obra lo indique de manera expresa, cuando el terreno tenga alta compactación o riesgo de empuje lateral, y en obra pública o proyectos supervisados donde el material debe coincidir exactamente con lo especificado.
Elija polipropileno cuando el registro quede en jardín, patio o zona de tránsito solo peatonal, cuando el peso y el costo de transporte sean determinantes, o en suelos con alta salinidad y humedad permanente donde interese descartar cualquier deterioro del registro.
Ambas soluciones cumplen la misma función eléctrica. La diferencia es estructural y de especificación, no de desempeño del sistema de puesta a tierra.
Instalación recomendada
La caja se asienta al nivel del piso terminado, nunca por debajo, para impedir el ingreso de agua de lavado y sedimento que luego bloquea la tapa. Debe apoyarse sobre base compactada o solado de concreto pobre que evite el asentamiento diferencial.
El conductor de cobre desnudo ingresa por el fondo o por la perforación lateral y se conecta al electrodo mediante conector de bronce o soldadura exotérmica. La conexión debe quedar visible y accesible con la tapa abierta, nunca cubierta por el relleno.
Deje holgura en el conductor dentro del registro. Un conductor en tensión transmite esfuerzo mecánico al conector y es causa frecuente de aumento de resistencia por aflojamiento progresivo.
Materiales complementarios del pozo
Varilla de cobre o copperweld de 5/8 pulgada por 2.40 metros, conductor de cobre desnudo de 25 o 35 mm², conector tipo AB o cruz de bronce, dosis química o bentonita, tierra de cultivo cernida y sal industrial según el método de tratamiento.
Suministramos el pozo a tierra completo en un solo despacho, incluido el kit de tratamiento, lo que evita quiebres de material a media instalación.
Mantenimiento y medición
La normativa exige medición periódica de la resistencia y emisión del protocolo correspondiente. El registro es lo que hace viable esa medición sin obra civil. Verifique el estado del conector y reponga el tratamiento químico según la periodicidad indicada por el fabricante de la dosis.
Servicio complementario
Ejecutamos instalación de pozos a tierra, medición con telurómetro y entrega de protocolo firmado por ingeniero electricista colegiado, tanto para obra nueva como para regularización de instalaciones existentes.
