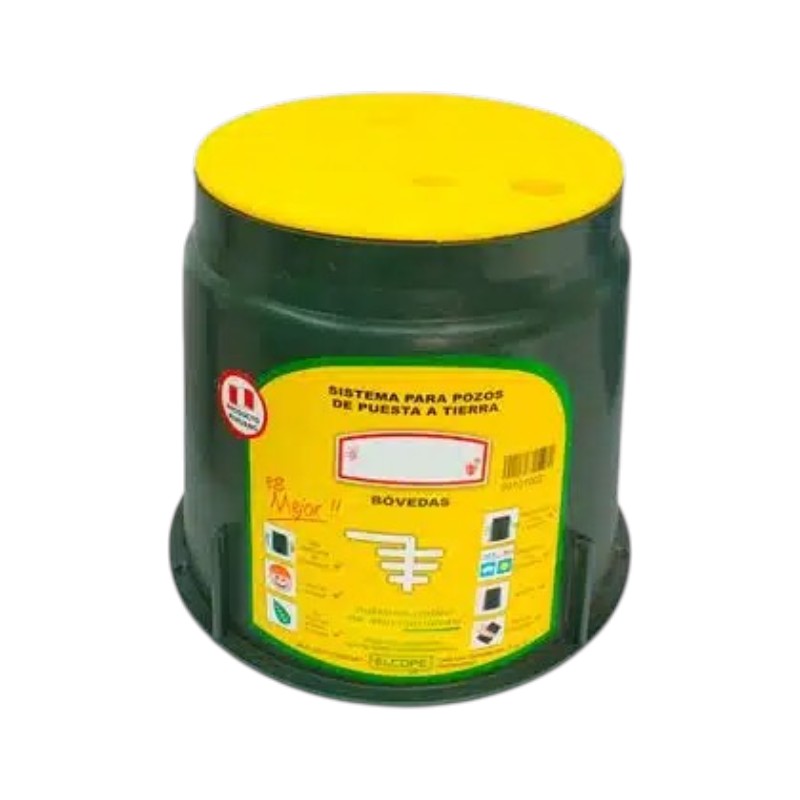

Caja de Registro de Polipropileno para Pozo a Tierra
Caja de inspección fabricada en polipropileno de alta densidad para alojar y proteger el punto de conexión entre el conductor de puesta a tierra y el electrodo del pozo. Permite acceder a la conexión sin excavar, ejecutar la medición periódica de resistencia y verificar el estado del conector, tal como exige el Código Nacional de Electricidad – Utilización y la R.M. 214-2011-MEM/DM sobre mantenimiento y protocolo de medición de pozos a tierra.
El polipropileno es dieléctrico, no se corroe con las sales del tratamiento químico del pozo y no se degrada con la humedad permanente del terreno, a diferencia de las cajas de concreto que se fisuran y de las metálicas que se oxidan. Es además significativamente más liviana, lo que reduce el costo de transporte y el tiempo de instalación en obra.

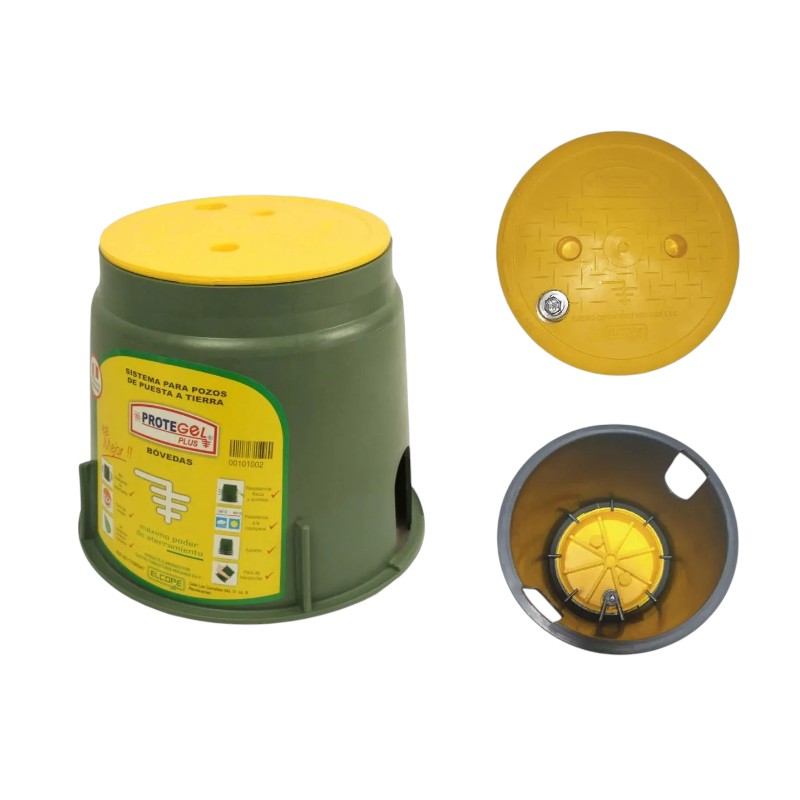

Incorpora tapa desmontable con marco de asiento reforzado, resistente al tránsito peatonal, y perforaciones laterales que permiten el paso del conductor de cobre desnudo sin dañar el aislamiento ni comprometer la estanqueidad del registro.
Formatos disponibles
Caja circular de 30 cm. La medida estándar del mercado peruano y la más solicitada. Uso típico: pozos a tierra verticales con varilla de cobre en viviendas, edificios, oficinas, locales comerciales y tableros de distribución.
Caja circular de 40 cm. Mayor espacio interior de maniobra. Uso típico: pozos con conector de mayor sección, mallas con varias derivaciones o instalaciones donde se prevé medición frecuente con pinza y telurómetro.
Caja rectangular. Formato para registro de mallas y barras equipotenciales. Uso típico: subestaciones, salas de tableros, data centers, plantas industriales y sistemas con varios pozos interconectados.
Aplicación por tipo de sistema
Pozo a tierra para protección de personas. Instalado en la acometida y tableros generales de viviendas y edificios, asociado al interruptor diferencial.
Pozo a tierra para equipos sensibles. Sistemas de cómputo, data centers, equipamiento médico y control industrial, donde se exigen valores bajos de resistencia y medición documentada.
Pozo a tierra para pararrayos y protección atmosférica. Bajantes de sistemas de protección contra descargas, con registro independiente para verificación.
Malla de puesta a tierra de subestación. Registro de los puntos de conexión y de la barra equipotencial en instalaciones de media tensión.
Instalación recomendada
La caja se instala al nivel del piso terminado, nunca por debajo, para evitar el ingreso de agua de lavado y sedimento que impide abrir la tapa. Debe asentarse sobre una base compactada o un anillo de concreto pobre que impida el hundimiento con el tiempo.

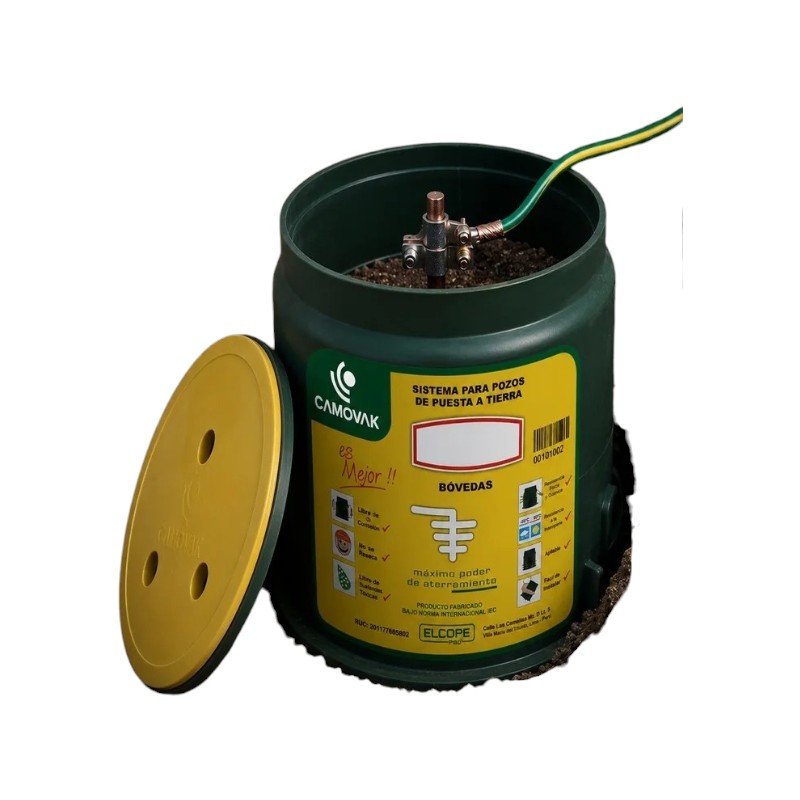

El conductor de cobre desnudo ingresa por las perforaciones laterales y se conecta al electrodo mediante conector de bronce o soldadura exotérmica. La conexión debe quedar visible y accesible con la tapa abierta, sin quedar enterrada bajo el relleno del pozo.
Deje holgura en el conductor dentro de la caja. Un conductor tenso transmite esfuerzo mecánico al conector y es una causa frecuente de aumento de resistencia por aflojamiento.
Materiales complementarios del pozo
Varilla de cobre o copperweld de 5/8 pulgada por 2.40 metros, conductor de cobre desnudo de 25 o 35 mm², conector tipo AB o cruz de bronce, dosis química o bentonita para tratamiento del terreno, tierra de cultivo cernida y sal industrial según el método de tratamiento elegido.
FISA Distribution suministra el pozo a tierra completo en un solo despacho, incluyendo el kit de tratamiento químico, lo que evita quiebres de material a media instalación.
Mantenimiento y medición
La normativa peruana exige la medición periódica de la resistencia del pozo y la emisión del protocolo correspondiente. La caja de registro es precisamente lo que hace viable esa medición sin obra civil. Verifique además el estado del conector y reponga el tratamiento químico según la periodicidad indicada por el fabricante de la dosis.
Servicio complementario
Ejecutamos la instalación de pozos a tierra, medición con telurómetro y entrega de protocolo firmado por ingeniero electricista colegiado, tanto para obra nueva como para regularización de instalaciones existentes.
